فلزیاب فول آپشن پروتون 4 سنسور

فلزیاب فول آپشن پروتون ۴ سنسور یا Proton ELIC LB-4 یکی از دستگاه‌هایی است که با هدف ترکیب چند فناوری مختلف برای بررسی و

تصویربرداری از محیط زیرسطحی معرفی شده است. تفاوت اصلی این دستگاه با بسیاری از فلزیاب‌های معمولی در این است که تمرکز آن فقط روی

یک کویل یا یک روش تشخیص فلز نیست و در نسخه‌های فول آپشن، مجموعه‌ای از سنسورهای مغناطیسی، حرارتی و سامانه‌های تصویربرداری و

لیزری در کنار یکدیگر قرار می‌گیرند.

در منابع فروش، این دستگاه با نام‌های Proton ELIC LB-4 و Proton 4 Sensor معرفی شده و برای آن چهار سنسور مغناطیسی، سنسور حرارتی،

LiDAR، قابلیت تصویربرداری و نرم‌افزار تحلیل داده ذکر شده است. همچنین برخی فروشندگان محدوده اسکن تا حدود ۱۰۰۰ متر و عمق اسکن

اعلامی تا ۵۰ متر را برای دستگاه مطرح می‌کنند. با این حال باید توجه داشت که «برد یا محدوده اسکن» با «عمق واقعی تشخیص یک هدف کوچک»

یکسان نیست و عملکرد واقعی هر دستگاه به شرایط خاک، اندازه هدف، جنس هدف، میزان کانی‌سازی، رطوبت زمین، نحوه اسکن و مهارت اپراتور

وابسته است.

به همین دلیل، اگر قصد خرید پروتون ۴ سنسور را دارید، بهتر است تنها به عدد عمق اعلام‌شده توجه نکنید. کیفیت سنسورها، نسخه دقیق دستگاه

، نرم‌افزار، تجهیزات داخل پک، اصالت دستگاه، آموزش، گارانتی و امکان تست حضوری از عوامل بسیار مهم‌تری هستند.

پروتون ۴ سنسور چیست؟

پروتون ۴ سنسور یک سیستم تصویربرداری و تشخیص زیرسطحی است که در معرفی‌های تجاری آن از چند فناوری برای جمع‌آوری اطلاعات محیط

استفاده می‌شود. یکی از مهم‌ترین بخش‌های دستگاه، سیستم سنسورهای مغناطیسی است که برای شناسایی تغییرات میدان مغناطیسی و

ناهنجاری‌های زیرسطحی به کار می‌رود.

در نسخه چهار سنسوره، چهار سنسور مغناطیسی برای جمع‌آوری داده از چند نقطه استفاده می‌شوند. مزیت چنین ساختاری این است که کاربر

می‌تواند در یک اسکن، اطلاعات بیشتری از یک محدوده دریافت کند و سپس داده‌ها را برای تحلیل بیشتر در نرم‌افزار بررسی کند. منابع فروش همچنین از سنسور حرارتی، LiDAR و قابلیت تصویربرداری سه‌بعدی و چهاربعدی برای این مدل نام برده‌اند.

بنابراین پروتون ۴ سنسور را بهتر است یک سیستم تصویربرداری و بررسی زمین بدانیم، نه صرفاً یک فلزیاب معمولی که فقط با نزدیک شدن کویل به

فلز بوق می‌زند.

خرید فروش فلزیاب در سایت زرشناسان کو

محصول پیشنهادی: فلزیاب فول آپشن پروتون 2 سنسور

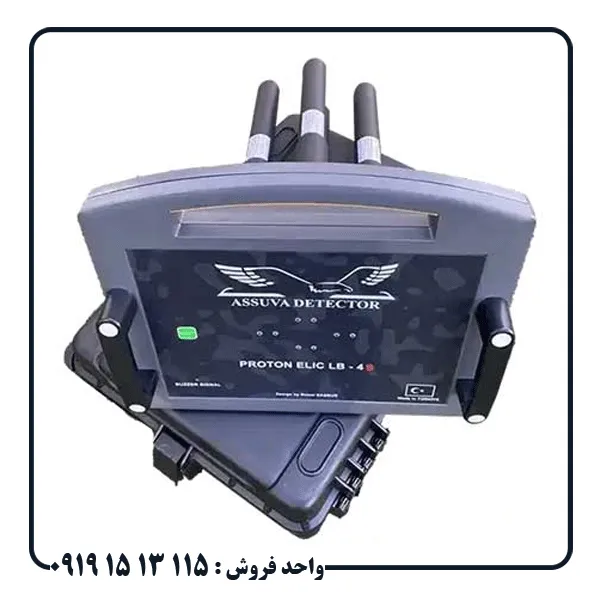

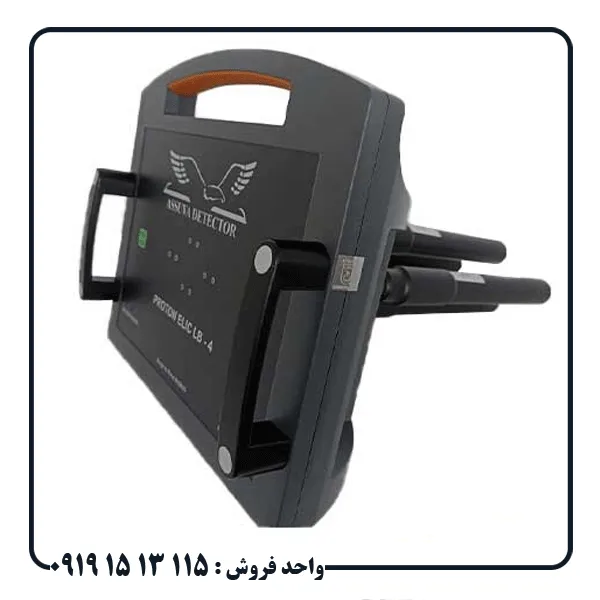

مشخصات فنی پروتون ۴ سنسور

بر اساس اطلاعات منتشرشده برای Proton ELIC LB-4، مشخصات اصلی اعلام‌شده شامل موارد زیر است:

مدل: Proton ELIC LB-4

برند: Assuva

کشور سازنده اعلام‌شده: ترکیه

تعداد سنسورهای مغناطیسی: ۴ سنسور

نوع سیستم: سیستم تصویربرداری و بررسی زیرسطحی

تصویربرداری: 2D، 3D و 4D

سنسور حرارتی: در برخی مشخصات فروشندگان نسخه ۶۴ پیکسلی اعلام شده است

LiDAR: دارد

تشخیص مغناطیسی: دارد

تشخیص اختلاف دمایی: با استفاده از سنسور حرارتی

نمایش و تحلیل داده: توسط نرم‌افزار اختصاصی/تحلیلی

محدوده اسکن اعلامی: تا حدود ۱۰۰۰ متر در برخی منابع

عمق اسکن اعلامی: تا حدود ۵۰ متر در شرایط ادعایی سازنده یا فروشنده

منبع تغذیه: باتری قابل شارژ/پاوربانک بسته به نسخه و پکیج

نمایشگر: در برخی پیکربندی‌ها نمایشگر لمسی و سیستم کامپیوتری همراه ذکر شده است

کیف حمل: در منابع فروش کیف ضدآب و مقاوم در برابر ضربه ذکر شده است

محدوده دمای کاری اعلام‌شده در برخی مشخصات: حدود منفی ۲۰ تا مثبت ۴۰ درجه سانتی‌گراد

رطوبت کاری اعلام‌شده: تا حدود ۹۵ درصد در برخی مشخصات

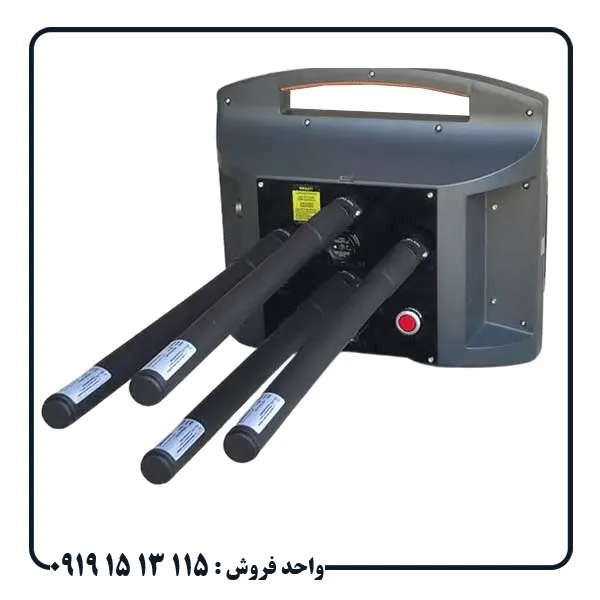

سیستم چهار سنسور مغناطیسی چگونه کار می‌کند؟

یکی از مهم‌ترین قسمت‌های پروتون ۴ سنسور، سیستم مغناطیسی آن است. سنسورهای مغناطیسی تغییرات میدان مغناطیسی محیط را

اندازه‌گیری می‌کنند و در صورت وجود ناهنجاری، داده متفاوتی نسبت به زمینه عادی زمین ثبت می‌شود.

این فناوری بیشتر برای پیدا کردن ناهنجاری‌های مغناطیسی و اهداف فلزی بزرگ‌تر کاربرد دارد. به همین دلیل نباید تصور کرد که چهار سنسور

مغناطیسی به این معنی است که دستگاه هر قطعه طلای کوچک را در هر عمقی پیدا خواهد کرد.

اندازه هدف، جنس هدف، عمق، وضعیت خاک و فاصله سنسور تا هدف تأثیر بسیار زیادی بر کیفیت نتیجه دارند.

مزیت چهار سنسور این است که اطلاعات از چند نقطه به شکل هم‌زمان یا هماهنگ جمع‌آوری می‌شود و در نتیجه می‌توان یک نقشه منظم‌تر از

محدوده مورد بررسی تهیه کرد.

سنسور حرارتی پروتون

سنسور حرارتی یا Thermal Sensor یکی دیگر از فناوری‌هایی است که برای نسخه‌های فول آپشن پروتون معرفی شده است.

این سنسور به جای اندازه‌گیری مستقیم فلز، اختلافات دمایی سطح و محیط را بررسی می‌کند. در برخی منابع برای نسخه‌های مختلف پروتون سنسور حرارتی تا ۶۴ پیکسل ذکر شده است.

تصویر حرارتی می‌تواند در بررسی برخی تغییرات سطحی و محیطی مفید باشد، اما نکته بسیار مهم این است که هر اختلاف دمایی الزاماً به معنی وجود فلز یا فضای خالی زیر زمین نیست.

تابش خورشید، رطوبت، سنگ‌ها، پوشش گیاهی، اختلاف جنس خاک و شرایط آب‌وهوایی نیز می‌توانند باعث ایجاد تفاوت حرارتی شوند.

بنابراین داده حرارتی باید در کنار سایر اطلاعات بررسی شود و نباید به تنهایی مبنای حفاری قرار گیرد.

فناوری LiDAR در پروتون ۴ سنسور

LiDAR یکی دیگر از فناوری‌هایی است که در معرفی پروتون LB-4 دیده می‌شود.

LiDAR اساساً برای اندازه‌گیری فاصله و تهیه اطلاعات هندسی از محیط استفاده می‌شود. وجود این فناوری می‌تواند در تهیه نقشه و تعیین موقعیت

مکانی داده‌های برداشت‌شده مفید باشد.

در برخی منابع فروش، برای LiDAR محدوده اندازه‌گیری حدود ۴۰ متر ذکر شده است؛ این عدد را نباید با عمق نفوذ در زمین اشتباه گرفت. LiDAR

اساساً یک فناوری فاصله‌سنجی/نقشه‌برداری است و عدد مربوط به فاصله قابل اندازه‌گیری آن با عمق تشخیص فلز یکسان نیست.

تصویربرداری سه‌بعدی و چهاربعدی

یکی از جذاب‌ترین قابلیت‌های تبلیغ‌شده برای پروتون ۴ سنسور، امکان مشاهده داده‌ها به شکل تصویری است.

در روش تصویربرداری، اپراتور منطقه مورد نظر را اسکن می‌کند و داده‌های جمع‌آوری‌شده در نرم‌افزار پردازش می‌شوند.

خروجی می‌تواند اطلاعاتی مانند تغییرات میدان، ناهنجاری‌های احتمالی و ساختار کلی منطقه را به صورت گرافیکی نمایش دهد.

مزیت اصلی تصویربرداری این است که کاربر مجبور نیست فقط به یک صدای بوق یا یک عدد روی نمایشگر اعتماد کند. داده‌ها قابل مشاهده، ذخیره و مقایسه هستند.

البته تصویر سه‌بعدی به معنی «عکس واقعی از زیر زمین» نیست. تصویر نرم‌افزاری در واقع بازنمایی و پردازش داده‌های سنسورهاست و تفسیر صحیح آن نیازمند تجربه است.

خرید فروش فلزیاب در سایت زرشناسان کو

مقاله پیشنهادی: فلزیاب پروتون 8 سنسور | قیمت، مشخصات فنی و بررسی کامل Proton Elic LB-8

قابلیت تشخیص عمق

یکی از مهم‌ترین سؤالات خریداران پروتون ۴ سنسور، عمق دستگاه است.

برخی منابع برای Proton ELIC LB-4 عمق اسکن تا ۵۰ متر را اعلام کرده‌اند.

اما این عدد نباید به عنوان یک تضمین برای پیدا کردن هر نوع فلز در عمق ۵۰ متری در نظر گرفته شود.

عمق واقعی تشخیص به اندازه هدف، شکل هدف، جنس هدف، وضعیت خاک، میزان کانی‌سازی، رطوبت، نویز محیطی، فاصله سنسورها از سطح و روش برداشت اطلاعات بستگی دارد.

برای مثال، یک هدف بسیار بزرگ و دارای پاسخ مغناطیسی قوی ممکن است از فاصله بسیار بیشتری قابل شناسایی باشد، در حالی که یک قطعه فلز کوچک در همان زمین ممکن است در عمق بسیار کمتری قابل تشخیص باشد.

پس هنگام خرید، بهتر است فروشنده به جای ارائه تنها یک عدد بزرگ برای عمق، یک تست عملی با هدف مشخص و عمق مشخص انجام دهد.

محدوده اسکن یا شعاع عملکرد

برای پروتون ۴ سنسور در بعضی منابع محدوده‌ای تا حدود ۱۰۰۰ متر ذکر شده است.

این عدد نیز نباید با عمق اشتباه گرفته شود.

محدوده اسکن به وسعت منطقه‌ای مربوط می‌شود که سیستم می‌تواند در فرآیند جست‌وجو یا برداشت داده مورد بررسی قرار دهد، در حالی که عمق مشخص می‌کند یک هدف در چه فاصله‌ای زیر سطح زمین قابل شناسایی است.

بنابراین «شعاع ۱۰۰۰ متر» به این معنا نیست که دستگاه می‌تواند یک قطعه فلز کوچک را در شعاع یک کیلومتری با دقت نقطه‌زنی کند.

ویژگی‌های مهم پروتون ۴ سنسور

مزایای پروتون ۴ سنسور

۱. چند فناوری در یک دستگاه

بزرگ‌ترین مزیت پروتون ۴ سنسور، ترکیب چند روش اندازه‌گیری است. کاربر می‌تواند اطلاعات مغناطیسی، حرارتی و داده‌های مربوط به نقشه‌برداری را در کنار یکدیگر بررسی کند.

۲. چهار سنسور مغناطیسی

چهار سنسور می‌توانند سرعت و پوشش برداشت داده را افزایش دهند و برای بررسی محدوده‌های بزرگ مناسب باشند.

۳. قابلیت تصویربرداری

به جای اتکا به یک هشدار صوتی ساده، اطلاعات می‌تواند در قالب تصویری تحلیل شود.

۴. امکان بررسی چندباره داده‌ها

اگر نرم‌افزار و پکیج دستگاه امکان ذخیره پروژه را داشته باشد، کاربر می‌تواند اسکن‌ها را ذخیره کرده و بعداً آنها را دوباره تحلیل کند.

۵. مناسب‌تر برای کاربران حرفه‌ای

ساختار چندسنسوره و امکانات تصویربرداری برای افرادی که تجربه کار با سیستم‌های تصویری دارند جذاب‌تر است.

معایب پروتون ۴ سنسور

۱. قیمت بالاتر

وجود چند سنسور و تجهیزات جانبی باعث می‌شود چنین سیستمی معمولاً از فلزیاب‌های ساده و تک‌کویل گران‌تر باشد.

۲. نیاز به آموزش

داشتن دستگاه پیشرفته لزوماً به معنی نتیجه بهتر برای کاربر تازه‌کار نیست. تفسیر تصویر و تشخیص ناهنجاری واقعی از خطا نیاز به آموزش و تجربه دارد.

۳. تأثیر شرایط زمین

کانی‌سازی، سنگ‌های مغناطیسی، رطوبت، خاک شور و نویزهای محیطی می‌توانند روی داده‌های مغناطیسی و تصویری اثر بگذارند.

۴. امکان تفسیر اشتباه تصاویر

یکی از بزرگ‌ترین مشکلات دستگاه‌های تصویری، برداشت نادرست از داده است. یک رنگ یا شکل خاص در نرم‌افزار به تنهایی نمی‌تواند ثابت کند که حتماً فلز ارزشمند یا فضای خالی در زیر زمین وجود دارد.

۵. حمل‌ونقل پیچیده‌تر

چهار سنسور، پایه‌ها، سیستم پردازش، باتری و تجهیزات جانبی باعث می‌شوند حمل دستگاه نسبت به یک فلزیاب ساده دشوارتر باشد.

مقایسه پروتون ۴ سنسور با پروتون ۲ سنسور

یکی از مقایسه‌های منطقی، مقایسه نسخه چهار سنسوره با مدل دو سنسوره همین خانواده است.

پروتون دو سنسور در منابع موجود با دو سنسور مغناطیسی معرفی شده، در حالی که نسخه چهار سنسور از چهار سنسور استفاده می‌کند. همچنین برای هر دو نسخه قابلیت‌هایی مانند تصویربرداری، نرم‌افزار تحلیل و سیستم‌های مکمل در منابع فروش ذکر شده است.

پروتون ۴ سنسور: پوشش داده بیشتر، برداشت چندنقطه‌ای بهتر، مناسب‌تر برای بررسی مناطق وسیع، تجهیزات کامل‌تر و معمولاً هزینه بالاتر.

پروتون ۲ سنسور: ساختار ساده‌تر، تجهیزات کمتر و برای کاربری‌هایی که نیاز به پوشش چهار سنسوره ندارند می‌تواند گزینه اقتصادی‌تری باشد.

اگر هدف شما کار حرفه‌ای و اسکن محدوده‌های بزرگ باشد، چهار سنسور مزیت محسوب می‌شود؛ اما اگر بودجه محدود باشد و پروژه‌ها کوچک‌تر باشند، پرداخت هزینه بیشتر برای چهار سنسور همیشه به معنی نتیجه بهتر نیست.

مقاله پیشنهادی: فلزیاب AT Max مناسب چه افرادی است؟

خرید فروش فلزیاب در سایت زرشناسان کو

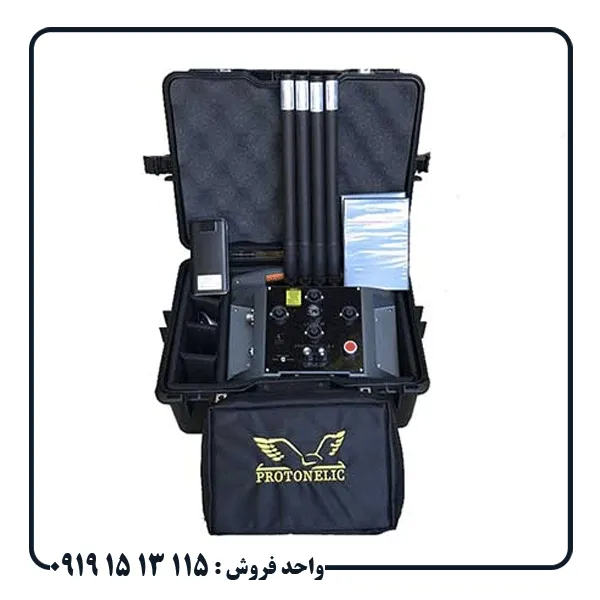

اقلام موجود در پک پروتون ۴ سنسور

محتویات دقیق پک باید هنگام خرید از فروشنده استعلام شود، زیرا پکیج‌ها ممکن است بر اساس نسخه و سفارش مشتری متفاوت باشند.

در معرفی‌های موجود، اقلام و تجهیزات زیر برای برخی پکیج‌ها ذکر شده‌اند:

• یونیت اصلی Proton ELIC LB-4
• چهار سنسور مغناطیسی
• سنسور حرارتی
• سیستم یا سنسور LiDAR
• کابل‌ها و اتصالات سنسورها
• پایه‌ها و تجهیزات نصب
• باتری یا منبع تغذیه
• پاوربانک یا باتری همراه، بسته به نسخه

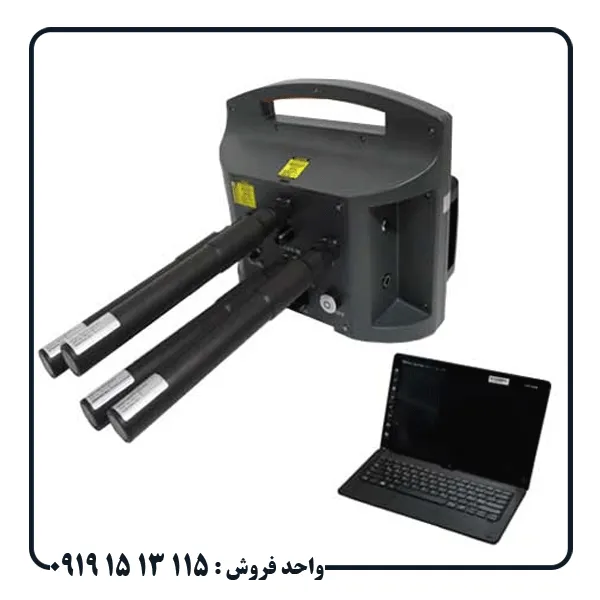

• سیستم کامپیوتری یا نمایشگر، بسته به پکیج
• نرم‌افزار تحلیل و تصویربرداری
• کیف حمل
• کیف محافظ سنسورها
• تجهیزات جانبی مورد نیاز برای اسکن
• دفترچه یا راهنمای استفاده
• لوازم شارژ

آموزش کامل کار با فلزیاب پروتون ۴ سنسور

۱. آشنایی با اجزای دستگاه

پروتون ۴ سنسور یک سیستم چندسنسوره است و قبل از شروع کار باید با اجزای آن آشنا شوید.

اجزای اصلی شامل یونیت اصلی، چهار سنسور مغناطیسی، سیستم حرارتی در نسخه فول‌آپشن، بخش LiDAR در پیکربندی‌های مجهز، کابل‌ها و اتصالات، منبع تغذیه، سیستم نمایش و پردازش و نرم‌افزار تحلیل است.

قبل از روشن کردن دستگاه، همه اتصالات را بررسی کنید. هر سنسور باید به ورودی مربوط به خودش متصل شود و کابل‌ها نباید کشیده، پیچیده یا تحت فشار باشند.

۲. آماده‌سازی قبل از روشن کردن

قبل از هر اسکن این موارد را بررسی کنید:

باتری دستگاه شارژ کافی داشته باشد.

کابل چهار سنسور سالم باشد.

اتصالات کاملاً جا افتاده باشند.

سنسورها آسیب فیزیکی نداشته باشند.

نمایشگر یا کامپیوتر همراه دستگاه آماده باشد.

نرم‌افزار مورد استفاده دستگاه اجرا شود.

در نزدیکی محل اسکن، تجهیزات فلزی بزرگ وجود نداشته باشد.

اگر در خودرو هستید، خودرو را از محدوده اسکن دور کنید.

از قرار دادن موبایل، کلید، ابزار فلزی و اشیای آهنی نزدیک سنسورها خودداری کنید.

۳. انتخاب محل مناسب برای شروع آموزش

برای یادگیری، از همان ابتدا سراغ یک زمین ناشناخته نروید.

بهترین روش این است که یک تست کنترل‌شده انجام دهید.

برای مثال می‌توانید یک قطعه فلزی مشخص را در یک عمق معلوم در خاک قرار دهید و محل آن را ثبت کنید.

هدف از این کار این است که بتوانید خروجی دستگاه را با یک هدف واقعی و شناخته‌شده مقایسه کنید.

در مرحله اول بهتر است از یک هدف ساده و نسبتاً بزرگ استفاده کنید تا شناخت پاسخ دستگاه راحت‌تر باشد.

۴. روشن کردن دستگاه

دستگاه را روشن کنید و اجازه دهید سیستم کاملاً بالا بیاید.

در این مرحله هیچ سنسوری را به شکل ناگهانی حرکت ندهید.

اگر دستگاه فرآیند کالیبراسیون یا آماده‌سازی اولیه دارد، اجازه دهید کامل شود.

تا زمانی که سیستم آماده نشده است، اسکن را شروع نکنید.

در صورت نمایش خطا، ابتدا کابل‌ها و اتصالات را بررسی کنید.

اگر خطا ادامه داشت، بهتر است طبق دفترچه همان نسخه عمل شود و از تغییر تنظیمات ناشناخته خودداری شود.

۵. کالیبراسیون

کالیبراسیون یکی از مهم‌ترین مراحل کار با سیستم‌های سنسوری است.

هدف کالیبراسیون این است که دستگاه شرایط اولیه محیط را بشناسد تا تغییرات بعدی بهتر قابل تشخیص باشند.

کالیبراسیون را در محلی انجام دهید که تا حد امکان از فلزات بزرگ، خودرو، فنس فلزی، کابل برق، دکل و سایر منابع ایجاد نویز دور باشد.

در زمان کالیبراسیون سنسورها را ثابت و در وضعیت تعیین‌شده توسط سازنده نگه دارید.

اگر دستگاه درخواست تکرار کالیبراسیون کرد، آن را انجام دهید.

اگر کالیبراسیون مرتباً با خطا مواجه شد، قبل از شروع اسکن باید علت مشکل مشخص شود.

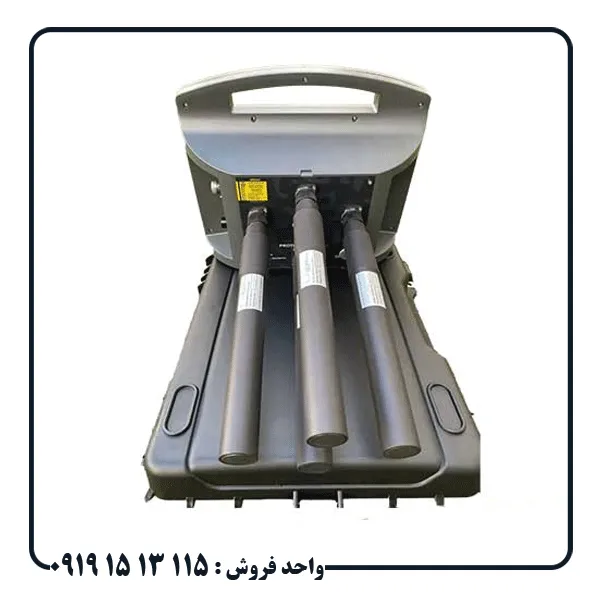

۶. قرارگیری چهار سنسور

چهار سنسور باید دقیقاً طبق آرایش تعیین‌شده برای مدل دستگاه نصب شوند.

فاصله و ارتفاع سنسورها اهمیت دارد.

نباید یکی از سنسورها به شکل محسوسی بالاتر یا پایین‌تر از بقیه قرار گرفته باشد.

همچنین در هنگام حرکت، وضعیت سنسورها تا حد امکان ثابت بماند.

حرکت شدید، چرخش ناگهانی و تغییر ارتفاع سنسورها می‌تواند کیفیت داده را کاهش دهد.

۷. تنظیم ارتفاع سنسورها

ارتفاع سنسورها از سطح زمین باید تا حد امکان ثابت باشد.

اگر در ابتدای مسیر سنسورها در ارتفاع مشخصی باشند و در ادامه چندین سانتی‌متر بالا و پایین شوند، داده‌های برداشت‌شده ممکن است قابل مقایسه نباشند.

در زمین ناهموار باید حرکت خود را کنترل کنید و تا حد امکان سنسورها را با فاصله یکنواخت از سطح زمین نگه دارید.

۸. انتخاب حالت اسکن

بسته به نسخه نرم‌افزار، ممکن است حالت‌های مختلفی برای تصویربرداری یا برداشت داده وجود داشته باشد.

قبل از انتخاب حالت، مشخص کنید که هدف شما چیست.

اگر هدف، بررسی یک منطقه ناشناخته است، ابتدا یک اسکن عمومی انجام دهید.

اگر یک ناهنجاری پیدا شد، بعداً می‌توانید همان منطقه را با اسکن دقیق‌تر بررسی کنید.

بهتر است در شروع کار، تمام تنظیمات پیشرفته را هم‌زمان تغییر ندهید.

ابتدا با تنظیمات استاندارد دستگاه کار کنید و بعد از شناخت رفتار سیستم سراغ گزینه‌های پیشرفته بروید.

۹. شروع اسکن

منطقه را به شکل شبکه‌ای تقسیم کنید.

برای مثال یک محدوده مستطیلی را در نظر بگیرید و مسیرهای موازی ایجاد کنید.

حرکت باید منظم و با سرعت تقریباً ثابت باشد.

از حرکت زیگزاگی و تغییر ناگهانی جهت خودداری کنید.

در هر مسیر تلاش کنید سرعت حرکت و فاصله سنسورها از زمین ثابت باشد.

این موضوع برای تولید تصویر قابل اعتماد اهمیت زیادی دارد.

۱۰. روش شبکه‌ای

فرض کنید منطقه شما ۲۰ متر در ۲۰ متر است.

می‌توانید آن را به مسیرهای موازی تقسیم کنید.

از یک گوشه شروع کنید.

یک مسیر مستقیم را طی کنید.

به انتهای مسیر برسید.

با فاصله مشخص مسیر بعدی را طی کنید.

همین روند را تا پوشش کامل محدوده ادامه دهید.

اگر نرم‌افزار دستگاه امکان تعریف شبکه یا Grid دارد، از همان قابلیت استفاده کنید.

۱۱. سرعت حرکت

یکی از اشتباهات رایج کاربران این است که سرعت حرکت را مرتب تغییر می‌دهند.

اگر یک مسیر را بسیار سریع و مسیر بعدی را بسیار آهسته طی کنید، داده‌های دو مسیر ممکن است تفاوت‌هایی داشته باشند که مربوط به سرعت برداشت است، نه هدف زیر زمین.

بنابراین حرکت باید تا حد امکان یکنواخت باشد.

۱۲. ثبت موقعیت

در اسکن‌های حرفه‌ای بهتر است موقعیت هر محدوده ثبت شود.

اگر دستگاه امکان ثبت مختصات یا موقعیت دارد، آن را فعال کنید.

در غیر این صورت می‌توانید محدوده را با نقاط مرجع مشخص کنید.

این کار باعث می‌شود اگر یک ناهنجاری مشاهده شد، بتوانید دقیقاً به همان نقطه برگردید.

۱۳. بررسی داده مغناطیسی

داده مغناطیسی یکی از بخش‌های مهم سیستم است.

وقتی سنسورها از یک محدوده عبور می‌کنند، تغییرات میدان مغناطیسی ثبت می‌شود.

اگر بخشی از زمین پاسخ متفاوتی نشان دهد، نرم‌افزار ممکن است آن را به صورت یک ناهنجاری نمایش دهد.

اما یک ناهنجاری مغناطیسی به خودی خود به معنی وجود طلا نیست.

ممکن است علت آن آهن، فولاد، سنگ مغناطیسی، ضایعات فلزی یا عوامل طبیعی زمین باشد.

بنابراین هر ناهنجاری باید بررسی شود.

۱۴. بررسی تصویر سه‌بعدی

پس از تکمیل اسکن، داده‌ها را در نرم‌افزار پردازش کنید.

در تصویر سه‌بعدی معمولاً تغییرات داده‌ها به صورت گرافیکی نمایش داده می‌شوند.

به جای تمرکز روی یک رنگ خاص، شکل کلی ناهنجاری را بررسی کنید.

به اندازه، پیوستگی، موقعیت، عمق تخمینی و تکرارپذیری ناهنجاری توجه کنید.

۱۶. بررسی سنسور حرارتی

اگر دستگاه شما به سنسور حرارتی مجهز است، داده حرارتی را جداگانه بررسی کنید.

یک اختلاف دمایی ممکن است دلایل زیادی داشته باشد.

تابش خورشید، سایه، رطوبت، سنگ، پوشش گیاهی و اختلاف جنس سطح می‌توانند باعث تغییر دما شوند.

بنابراین یک نقطه گرم یا سرد را نباید به تنهایی به عنوان هدف زیرزمینی در نظر گرفت.

داده حرارتی زمانی ارزش بیشتری دارد که با سایر اطلاعات سازگار باشد.

۱۷. بررسی LiDAR

در نسخه مجهز به LiDAR، این سیستم بیشتر برای اندازه‌گیری فاصله و اطلاعات هندسی محیط استفاده می‌شود.

LiDAR را نباید با سیستم تشخیص عمق فلز یکی دانست.

اطلاعات LiDAR می‌تواند برای ثبت شکل محیط، فاصله‌ها و موقعیت داده‌ها مفید باشد.

۱۸. ترکیب داده‌ها

مهم‌ترین مرحله در استفاده حرفه‌ای، مقایسه داده‌های مختلف است.

فرض کنید یک نقطه در داده مغناطیسی ناهنجاری دارد.

در مرحله بعد بررسی کنید که آیا همان نقطه در اسکن‌های دیگر نیز ویژگی غیرعادی دارد یا خیر.

اگر یک ناهنجاری در چند برداشت مستقل تکرار شود، ارزش بررسی آن بیشتر می‌شود.

اما حتی چند پاسخ هم به تنهایی اثبات قطعی نوع هدف نیستند.

۱۹. اسکن مجدد از جهت مخالف

اگر یک نقطه مشکوک پیدا کردید، همان منطقه را دوباره اسکن کنید.

ترجیحاً جهت حرکت را تغییر دهید.

مثلاً اگر اسکن اول شمال به جنوب بوده، اسکن دوم را جنوب به شمال انجام دهید.

حتی بهتر است یک برداشت متقاطع نیز انجام شود.

اگر ناهنجاری در برداشت‌های مختلف در همان موقعیت باقی بماند، احتمال اینکه ناشی از خطای برداشت باشد کمتر می‌شود.

۲۰. تعیین محدوده ناهنجاری

بعد از پیدا کردن یک ناهنجاری، فقط همان نقطه را بررسی نکنید.

اطراف آن را نیز اسکن کنید.

هدف این است که مشخص شود ناهنجاری یک نقطه کوچک است یا یک ساختار گسترده.

گاهی یک پاسخ ناشی از یک قطعه فلزی کوچک است و گاهی یک ناهنجاری بزرگ‌تر در محیط وجود دارد.

۲۱. تخمین عمق

اگر نرم‌افزار دستگاه عمق تخمینی ارائه می‌کند، آن عدد را به عنوان تخمین در نظر بگیرید.

عمق واقعی به عوامل زیادی وابسته است.

اندازه هدف، جنس هدف، وضعیت خاک، رطوبت، کانی‌سازی و کیفیت داده همگی تأثیر دارند.

بنابراین نباید فقط بر اساس عدد عمق تصمیم به حفاری گرفت.

۲۲. تشخیص هدف واقعی از خطای زمین

برای کاهش خطا، این موارد را بررسی کنید:

آیا ناهنجاری در چند اسکن تکرار می‌شود؟

آیا محل ناهنجاری ثابت است؟

آیا شکل آن منطقی است؟

آیا داده‌های مختلف با یکدیگر هماهنگ هستند؟

آیا در نزدیکی محل، فلزات سطحی وجود دارد؟

آیا خاک دارای سنگ‌های مغناطیسی است؟

آیا کابل برق یا سازه فلزی در نزدیکی محل قرار دارد؟

آیا شرایط آب‌وهوایی یا رطوبت تغییر کرده است؟

این بررسی‌ها به کاهش تفسیرهای اشتباه کمک می‌کنند.

۲۳. اسکن آزمایشی بسیار مهم

قبل از اینکه در یک منطقه بزرگ کار کنید، چند تست کنترل‌شده انجام دهید.

برای مثال:

یک هدف مشخص در عمق مشخص قرار دهید.

یک اسکن انجام دهید.

داده را ذخیره کنید.

هدف را خارج کنید.

دوباره همان منطقه را اسکن کنید.

دو نتیجه را با هم مقایسه کنید.

این روش به شما نشان می‌دهد دستگاه در شرایط واقعی چه پاسخی ایجاد می‌کند.

۲۴. ذخیره پروژه

هر پروژه را جداگانه ذخیره کنید.

برای نام‌گذاری می‌توانید از این روش استفاده کنید:

نام منطقه + تاریخ + شماره اسکن

مثلاً:

SITE-A-2026-08-02-01

این کار باعث می‌شود بعداً بتوانید داده‌ها را راحت‌تر پیدا کنید.

۲۵. مقایسه اسکن‌ها

اگر از یک منطقه چند بار اسکن گرفته‌اید، آنها را با هم مقایسه کنید.

یک ناهنجاری قابل تکرار ارزش بررسی بیشتری دارد.

اگر یک ناهنجاری فقط در یک اسکن ظاهر شود و در اسکن‌های بعدی از بین برود، احتمال خطای برداشت یا نویز بیشتر است.

۲۶. استفاده در خاک معدنی

خاک معدنی می‌تواند یکی از چالش‌های اصلی سیستم‌های مغناطیسی باشد.

در چنین زمین‌هایی ابتدا باید یک محدوده نسبتاً تمیز برای کالیبراسیون پیدا کنید.

سرعت حرکت را ثابت نگه دارید.

اسکن را چند بار تکرار کنید.

تفسیر را فقط بر اساس یک تصویر انجام ندهید.

۲۷. کار در نزدیکی فلزات

در اطراف فنس، خودرو، ساختمان فلزی، کابل برق، خطوط راه‌آهن و تجهیزات صنعتی احتمال ایجاد اختلال بیشتر است.

تا حد امکان از چنین محیط‌هایی فاصله بگیرید.

اگر مجبور هستید در چنین منطقه‌ای کار کنید، اثر محیط را در داده‌ها در نظر بگیرید.

نتیجه‌گیری

پروتون ۴ سنسور یک دستگاه ساده بوق‌زن نیست و برای استفاده صحیح باید فرآیند اسکن، کالیبراسیون، ثبت داده و تفسیر تصویر را یاد گرفت.

مهم‌ترین عامل موفقیت، نه فقط خود دستگاه، بلکه کیفیت برداشت داده و تجربه اپراتور است.

اگر دستگاه به شکل صحیح کالیبره شود، سنسورها درست نصب شوند، حرکت منظم باشد، داده‌ها چند بار برداشت شوند و تصاویر با دقت تحلیل شوند، احتمال تفسیر صحیح ناهنجاری‌ها افزایش پیدا می‌کند.

در مقابل، حرکت نامنظم، کالیبراسیون اشتباه، وجود فلزات مزاحم و اعتماد به یک تصویر می‌تواند باعث نتایج اشتباه شود.

بهترین روش یادگیری این دستگاه، تمرین روی اهداف واقعی و شناخته‌شده، ثبت تمام اسکن‌ها و مقایسه نتیجه با واقعیت است.

خرید فروش فلزیاب در سایت زرشناسان کو

پروتون ۴ سنسور برای چه کسی مناسب است؟

این دستگاه بیشتر برای کاربری مناسب است که به سیستم تصویری و چندسنسوره علاقه دارد، حاضر است برای یادگیری وقت بگذارد و قصد بررسی محدوده‌های نسبتاً وسیع را دارد.

برای یک کاربر کاملاً مبتدی که فقط به دنبال یک فلزیاب ساده برای پیدا کردن اهداف سطحی است، خرید یک سیستم چهار سنسوره و چندفناوری ممکن است بیش از نیاز او باشد.

در مقابل، کاربری که به برداشت داده، تحلیل تصاویر، مقایسه اسکن‌ها و بررسی ناهنجاری‌های زمین علاقه دارد، می‌تواند از امکانات چنین سیستمی بیشتر استفاده کند.

آیا پروتون ۴ سنسور طلا را از همه فلزات تشخیص می‌دهد؟

نباید این موضوع را به صورت مطلق بیان کرد.

برخی منابع فروش برای این دستگاه قابلیت تفکیک یا شناسایی فلزات مختلف را ذکر کرده‌اند، اما تفکیک فلز در شرایط واقعی به فناوری مورد استفاده، اندازه و شکل هدف و شرایط زمین بستگی دارد.

بنابراین بهتر است ادعای «تشخیص قطعی طلا» را بدون تست مستقل نپذیرید.

فلزیاب می‌تواند پاسخ فیزیکی یک هدف را ثبت کند، اما تعیین دقیق اینکه آن هدف از چه ماده‌ای ساخته شده همیشه به سادگی یک انتخاب روی صفحه نمایش نیست.

سوالات متداول درباره پروتون ۴ سنسور

پروتون ۴ سنسور چند سنسور دارد؟

نسخه‌ای که با عنوان ۴ سنسور یا LB-4 معرفی می‌شود، دارای چهار سنسور مغناطیسی است.

عمق پروتون ۴ سنسور چقدر است؟

در برخی منابع فروش عمق تا ۵۰ متر اعلام شده است؛ اما این عدد را نباید عمق قطعی برای تمام اهداف دانست. عمق واقعی به شرایط زمین و ویژگی‌های هدف بستگی دارد.

شعاع پروتون ۴ سنسور چقدر است؟

برخی مشخصات تجاری محدوده اسکن تا حدود ۱۰۰۰ متر را ذکر می‌کنند. این عدد با عمق تشخیص و فاصله قطعی نقطه‌زنی یک هدف کوچک تفاوت دارد.

آیا پروتون ۴ سنسور تصویری است؟

بله، در معرفی این دستگاه قابلیت تصویربرداری و نمایش داده‌های 2D، 3D و 4D ذکر شده است.

آیا پروتون ۴ سنسور سنسور حرارتی دارد؟

در پیکربندی‌های فول آپشن برای دستگاه سنسور حرارتی ذکر شده و برخی منابع نسخه ۶۴ پیکسلی را معرفی کرده‌اند.

LiDAR چه کاربردی دارد؟

LiDAR می‌تواند برای اندازه‌گیری فاصله و اطلاعات هندسی و موقعیت‌یابی محیط مورد استفاده قرار گیرد. نباید محدوده اندازه‌گیری LiDAR را با عمق نفوذ فلزیاب یکی دانست.

آیا این دستگاه برای افراد مبتدی مناسب است؟

از نظر فنی امکان استفاده توسط افراد مبتدی وجود دارد، اما برای تفسیر صحیح داده‌های تصویری و مغناطیسی بهتر است کاربر آموزش ببیند.

آیا چهار سنسور از دو سنسور بهتر است؟

از نظر پوشش و حجم داده، چهار سنسور مزیت‌هایی دارد؛ اما انتخاب بهتر به نوع پروژه و بودجه بستگی دارد. برای پروژه‌های کوچک، دو سنسور ممکن است کافی باشد.

آیا پروتون ۴ سنسور هر فلزی را پیدا می‌کند؟

هیچ دستگاهی را نباید به صورت مطلق برای پیدا کردن هر فلز در هر عمقی تضمین کرد. اندازه، جنس، شکل، عمق و شرایط زمین اهمیت زیادی دارند.

آیا تصویر سه‌بعدی به معنی دیدن مستقیم زیر زمین است؟

خیر. تصویر سه‌بعدی خروجی پردازش داده‌های سنسورهاست و مانند تصویر دوربین از داخل زمین نیست.

آیا رنگ قرمز در تصویر یعنی طلا؟

خیر. رنگ‌های نمایش‌داده‌شده توسط نرم‌افزار باید در کنار سایر داده‌ها تفسیر شوند و به تنهایی اثبات‌کننده وجود طلا نیستند.

آیا دستگاه در خاک معدنی هم کار می‌کند؟

سیستم‌های مغناطیسی تحت تأثیر ویژگی‌های زمین قرار می‌گیرند. در خاک‌های دارای کانی‌سازی شدید، احتمال ایجاد نویز و ناهنجاری‌های کاذب بیشتر است و تنظیم و تفسیر صحیح اهمیت بیشتری پیدا می‌کند.

آیا دستگاه ضدآب است؟

باید بین ضدآب بودن دستگاه، سنسور و کیف حمل تفاوت گذاشت. بعضی منابع کیف دستگاه را ضدآب معرفی کرده‌اند، اما این به معنی قابل غوطه‌ور شدن کل سیستم نیست. مشخصات ضدآب بودن هر قطعه باید از دفترچه و سازنده بررسی شود.

باتری دستگاه چقدر کار می‌کند؟

در منابع مختلف اعداد متفاوتی برای مدت کارکرد و ظرفیت منبع تغذیه دیده می‌شود؛ بنابراین بهتر است مدت کارکرد دقیق همان نسخه‌ای که خریداری می‌کنید از فروشنده دریافت شود.

آیا خرید پروتون ۴ سنسور ارزش دارد؟

اگر به یک سیستم چندسنسوره تصویری برای بررسی حرفه‌ای زمین نیاز دارید و آموزش و تحلیل داده را جدی می‌گیرید، می‌تواند گزینه قابل بررسی باشد.

اما اگر فقط به دنبال یک فلزیاب ساده و سبک برای جست‌وجوی معمولی هستید، ممکن است یک مدل ساده‌تر انتخاب منطقی‌تری باشد.

خرید فروش فلزیاب در سایت زرشناسان کو

جمع‌بندی نهایی

فلزیاب فول آپشن پروتون ۴ سنسور یا Proton ELIC LB-4 یک سیستم چندسنسوره است که در معرفی‌های موجود با چهار سنسور مغناطیسی،

سنسور حرارتی، LiDAR و قابلیت تصویربرداری 2D/3D/4D شناخته می‌شود. هدف اصلی چنین ساختاری، جمع‌آوری چند نوع داده و امکان تحلیل آنها

برای بررسی ناهنجاری‌های زیرسطحی است.

مهم‌ترین نقطه قوت دستگاه، ترکیب چند فناوری و استفاده از چهار سنسور مغناطیسی است. این ویژگی می‌تواند برای بررسی مناطق وسیع و تهیه

داده‌های تصویری مفید باشد.

در طرف مقابل، قیمت بالاتر، نیاز به آموزش، پیچیدگی بیشتر نسبت به فلزیاب‌های ساده و تأثیر شرایط زمین از محدودیت‌های مهم آن محسوب

می‌شوند.

مهم‌تر از همه، هنگام خرید نباید تنها به عباراتی مانند «عمق ۵۰ متر»، «شعاع ۱۰۰۰ متر» یا «تشخیص قطعی طلا» توجه کرد. این اعداد در منابع

فروش به عنوان مشخصات یا ادعاهای عملکردی مطرح شده‌اند و عملکرد واقعی دستگاه به شرایط محیطی و هدف بستگی دارد.

اگر قصد خرید دارید، بهترین کار این است که مدل دقیق، تعداد سنسورها، محتویات کامل پک، شماره سریال، نرم‌افزار، گارانتی، آموزش

و شرایط تست دستگاه را قبل از پرداخت مشخص کنید. یک تست واقعی روی هدفی با عمق معلوم، بسیار ارزشمندتر از صرفاً شنیدن یک عدد

برای حداکثر عمق است.

در نهایت، پروتون ۴ سنسور را باید یک سیستم تخصصی برای جمع‌آوری و تحلیل داده‌های زیرسطحی دانست؛ دستگاهی که توانایی‌های آن زمانی

بهتر استفاده می‌شود که اپراتور علاوه بر شناخت دستگاه، اصول اسکن، کالیبراسیون، کنترل خطا و تفسیر داده را نیز به خوبی بداند
